定時切換必要條件

1.必須有1個Windows電腦，使用RS-232串口將電腦連接矩陣，若筆記本電腦需購買RS-232轉USB的線材。

2.這個電腦必須24小時開機，24小時運行我們的軟件。

備注：矩陣的定時切換只精確到分鐘，不能精確到秒鐘。

切換命令書寫規則

以“*”開始，小于號前面的數字代表輸出端口號，小于號后面的數字代表輸入端口號，以“!”結束，全部英文狀態下書寫（切換器的輸出接口只有1個，因此輸出端口全部寫成1）。

例：*1<2!

表示：切換器輸入的第2路切換出去。

定時切換功能要求

以4進1出HDMI切換器為例，具體的要求是：需要在上午9點將輸入的第2路切換出去，下午的3點20分將輸入的第4路切換出去。

定時切換具體步驟

1. 將4進1出HDMI切換器用串口線連接電腦，雙擊控制軟件。

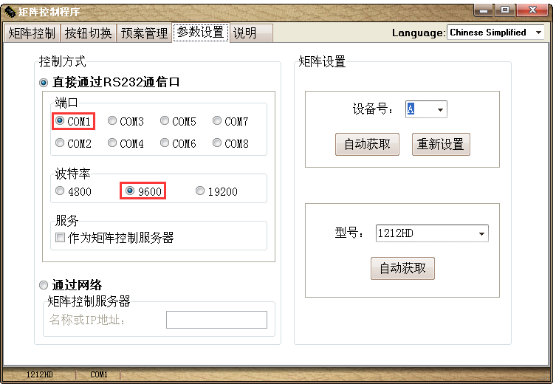

2. 點擊軟件左上角的【參數設置】標簽，選擇正確的COM口，波特率選擇：9600。

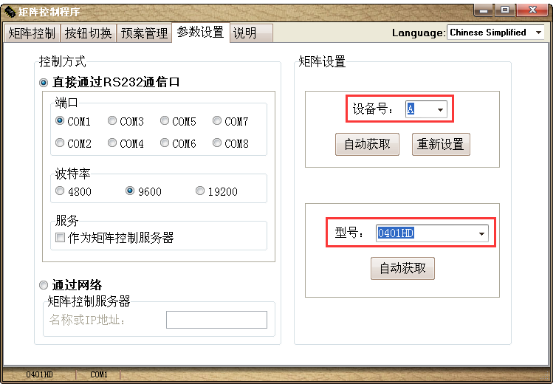

3. 設備號點擊【自動獲取】，型號點擊【自動獲取】，自動獲取后如果設備號為A，型號為：0401HD，表示連接正常。

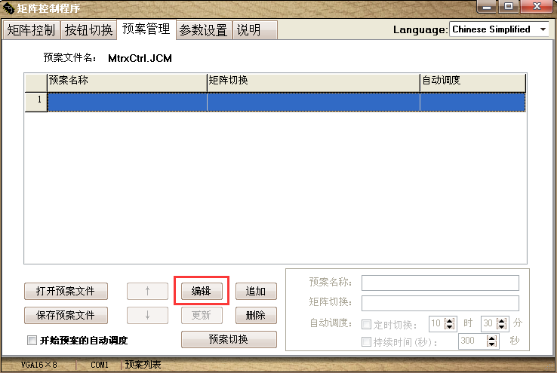

4. 點擊左上角的【預案管理】，在里面點擊【編輯】。

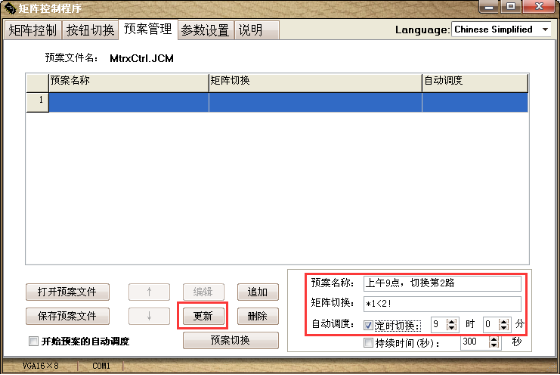

5. 編寫【預案名稱】，編寫【矩陣切換】，編輯完成后勾選【定時切換】并點擊【更新】，例：設置上午9點，第2路切換出去，如圖：

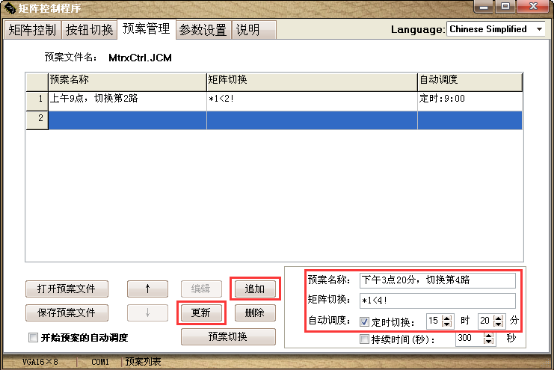

6. 編寫下一條定時切換，點擊【追加】，再按照第5條的方式編寫，之后點擊【更新】便保存下來了，例：設置下午3點20分，第4路切換出去，如圖：

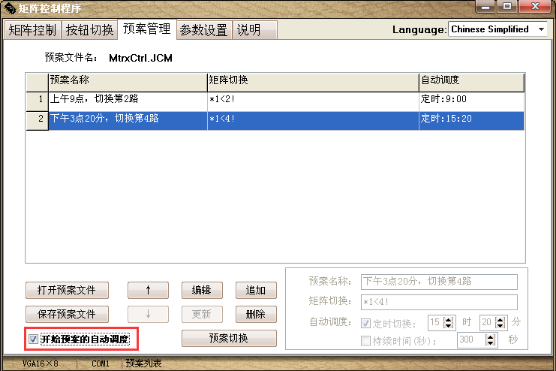

7. 點擊【開始預案的自動調度】。
