一、矩陣切換器控制軟件的參數設置

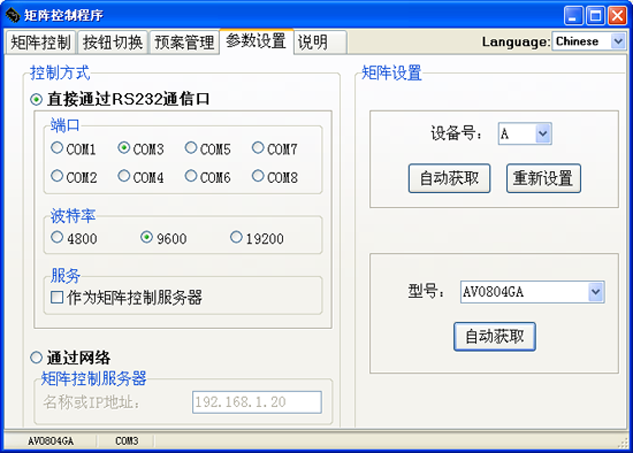

有幾個重要的參數必須正確設置，否則可能無法控制矩陣。選擇“參數設置”頁，參見下圖：

①控制方式有2種，直接通過串口：也就是電腦有串口直接與矩陣相連，此時必須設置：控制端口： 可選COM1、COM2、……COM8；波特率： 可選4800、9600、19200，而且必須與矩陣上的波特率設置一致；服務： 可以把此電腦作為矩陣控制服務器，使得網上其他電腦也能對此矩陣進行控制；通過網絡：沒有直接通過串口與矩陣進行連接，但可以通過網絡上已經與之相連并且提供控制服務的電腦來對矩陣進行控制。此時必須設置： 矩陣控制服務器的名稱或IP地址

②矩陣的設備號：當控制方式設置好之后，可以用“自動獲取”來取得所連接矩陣的設備號；若串口只連接一臺矩陣，則可以選用設備廣播號“*”;若無法獲取到設備號，可在矩陣上查看或重新設置設備號；（參見“矩陣ID號設置子菜單” ）若設備號設置不正確，將無法控制該矩陣。

③矩陣型號：當控制方式設置好之后，可以用“自動獲取”來取得所連接矩陣的型號；也可以在型號后面直接手動輸入其型號，比如：RGB32x24。注：以上這些參數一經設定之后，程序會自動保存；程序下次再運行時會自動調出這些參數。

二、矩陣切換的軟件控制

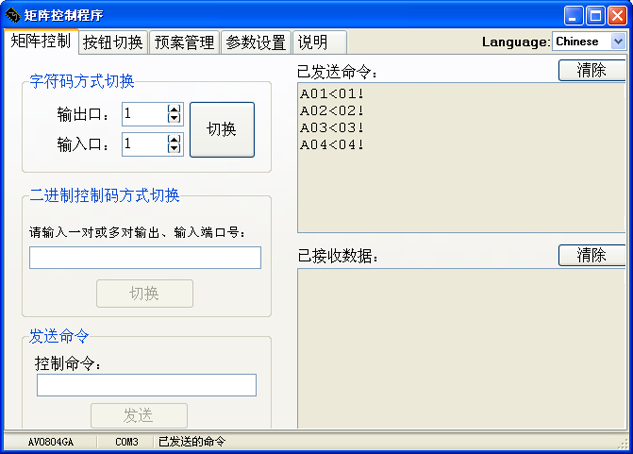

選擇“矩陣切換”頁，參見下圖：在“字符方式切換”組內，選擇合適的輸入/輸出口，然后單擊“切換”按鍵，比如：輸出口為2，輸入口為3，按“切換”，矩陣就會把3號輸入通道切換到2號輸出口。

若要同時切換多路，比如把4、3、2、1號輸入分別切換到1、2、3、4號輸出通道上，則可在“二進制控制碼方式切換”組內用鍵盤輸入“1 4 2 3 3 2 4 1”，然后按“切換”即可。

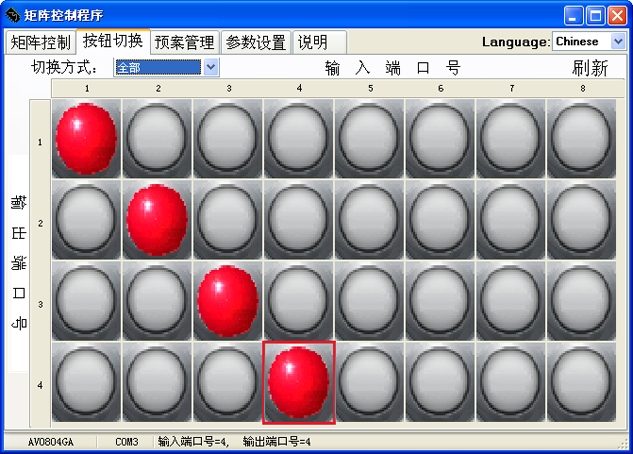

如果以上的矩陣切換方式不夠直觀方便的話，那么請選擇“按鈕切換”頁，參見下圖； 程序會根據所連接矩陣的型號，自動判斷輸入、輸出的路數n、m，并畫出n×m個的按鈕：

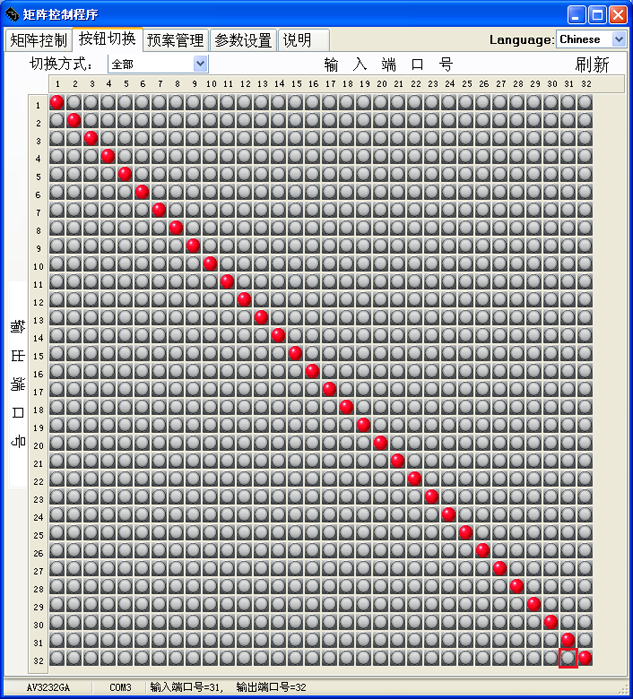

若要切換5號輸入到3號輸出口，則可以用鼠標點按3號輸出口的行（或列）和5號輸入口的列（或行）的交叉點按鈕，點擊鼠標之后該按鈕就由灰色變成紅色，同時矩陣也會跟著進行切換。若矩陣的輸入、輸出路數較多，則按鈕的顯示尺寸會比較小，可以通過放大或最大化程序窗口來解決，比如：32進32出VGA矩陣

對于大型矩陣，比如128×64矩陣，按鈕面板太大，程序窗口內無法同時全部顯示，而只能顯示部分按鈕。可以通過移動按鈕面板的方法，使得需要進行切換的按鈕能夠顯示出來。方法有二：

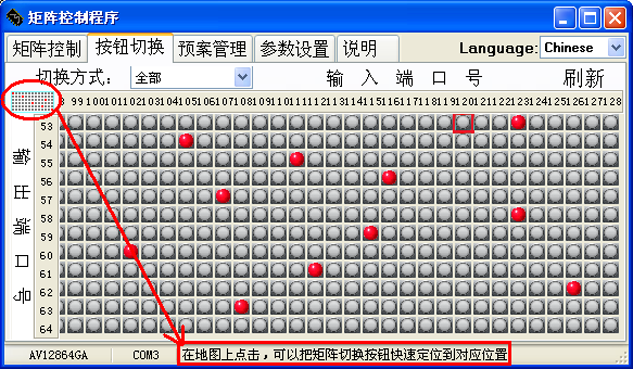

①定位圖：對于大型矩陣，程序會在按鈕面板的左上角顯示一個定位圖，可用鼠標左鍵點擊；點擊后，按鈕就會被快速定位到對應的位置，見下圖：

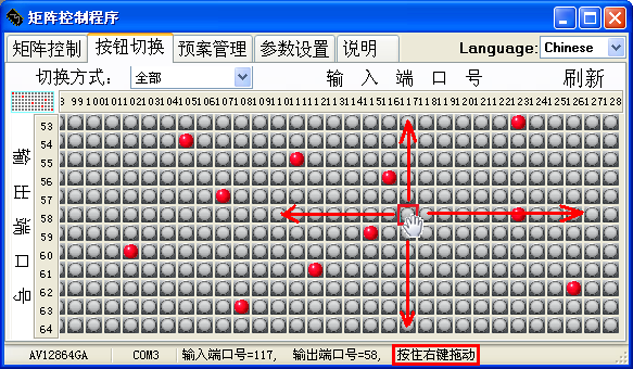

②右鍵拖動：在按鈕面板上用按住鼠標右鍵、拖動、松開右鍵的方法來移動按鈕面板，如下：
