硬盤錄像機監控系統連接方案

1. 所需設備：攝像機：根據實際需求選擇，類型有：槍機、半球型攝像機、一體化攝像機、高速球攝像機、網絡攝像機等；硬盤錄像機：通常是16路或32路硬盤錄像機；顯示器：連接硬盤錄像機的顯示設備，接口選擇參考硬盤錄像機的輸出接口；線纜：相關的視頻線、電源線等。

2. 連接方案：攝像機的輸出接硬盤錄像機的輸入，硬盤錄像機的輸出接顯示器的輸入。

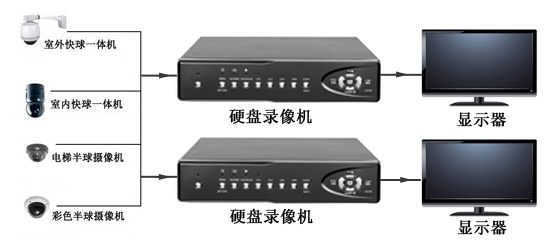

硬盤錄像機監控系統連接圖

畫面分割器監控系統連接方案

1. 所需設備：攝像機：按需選擇槍機、高速球等類型的攝像機；硬盤錄像機：若不需要錄像可以不選擇這種設備，此外如果硬盤錄像機上帶有環通接口的話，那么就不需要購買視頻分配器；視頻分配器：一般選擇16進32出的視頻分配器（16組1進2出視頻分配器），如果購買的硬盤錄像機有環通接口的話，此設備可以省去；畫面分割器：一般的畫面分割器有4畫面、8畫面、9畫面、16畫面，可以根據需求來選擇；終端顯示設備：監視器、顯示屏等；線纜：相關的視頻線、電源線等。

2. 連接方案：攝像機的輸出接口接視頻分配器的輸入接口，視頻分配器將攝像機信號分成2組輸出，其中一組接硬盤錄像機，另一組接畫面分割器的輸入接口，畫面分割器的輸出接口接監視器或者顯示器。

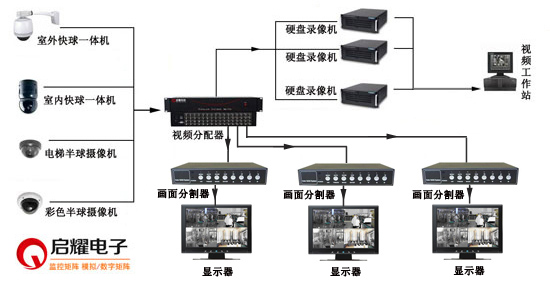

畫面分割器監控系統連接圖

監視器、電視墻、拼接屏監控系統連接方案

1. 所需設備：攝像機：按需求選擇不同類型的攝像機；硬盤錄像機：16路或32路的硬盤錄像機；視頻分配器：16進32出視頻分配器；矩陣：選擇矩陣的大小要計算攝像機的數量和監視器或者電視墻或者拼接屏的數量，選擇矩陣的大小要考慮到以后項目可能出現的擴充狀況；終端顯示設備：顯示器或電視墻或拼接屏，按需選擇；線纜：相關的視頻線、電源線等。

2. 連接方案：攝像機的輸出接口接視頻分配器，視頻分配器將攝像機信號分成2組輸出，其中一組接硬盤錄像機，另一組接矩陣的輸入接口，矩陣的輸出接口接終端顯示設備。（下圖以電視墻為例）

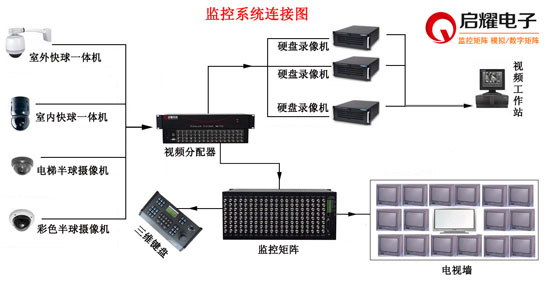

電視墻監控系統連接圖
