一、現場情況

會議室系統設計中有一種簡單而常見的要求：會議桌可能是矩形樣式、橢圓型樣式、馬肚型樣式、圓形樣式，會議桌上有一些桌插，供員工開會時筆記本電腦接入，顯示設備只有1個投影儀，那么這個會議室沒有機柜，或者是為了減少布線的繁瑣，所以需要將視頻切換設備放在會議桌的底下，這樣產生的結果是，這個視頻切換設備無法通過紅外遙控器來控制了。

二、系統要求

客戶的要求是：無論員工坐在會議桌的什么位置，只要這位員工的筆記本接入桌插，那么投影儀就自動顯示該員工的筆記本電腦畫面，此外，如果第二位員工無論坐在會議桌的什么位置，只要他將筆記本電腦接入，那么投影儀就自動顯示第二位員工的筆記本電腦畫面，以此類推，原則是：最終投影儀顯示的畫面是最后一次接入筆記本電腦的畫面，這個切換的過程完全是自動的，無需人工操作切換。

三、解決方案

（1）所需產品

【使用VGA接口】自動VGA切換器：自動4進1出VGA切換器，自動8進1出VGA切換器，自動16進1出VGA切換器，自動24進1出VGA切換器，自動32進1出VGA切換器，具體切換器大小取決于桌插的數量，切換器的路數要 ≥ 桌插數量，自動VGA切換器參考：http://www.zb-car.com/qiehuanqi/pvga.asp

【使用HDMI接口】自動HDMI切換器：自動4進1出HDMI切換器，自動8進1出HDMI切換器，自動16進1出HDMI切換器，自動24進1出HDMI切換器，自動32進1出HDMI切換器，具體切換器大小取決于桌插的數量，切換器的路數要 ≥ 桌插數量，自動HDMI切換器參考：http://www.zb-car.com/qiehuanqi/phdmi.asp

（2）系統連接圖

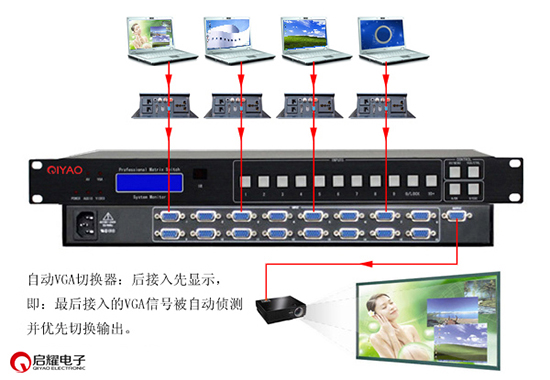

VGA自動切換系統連接圖

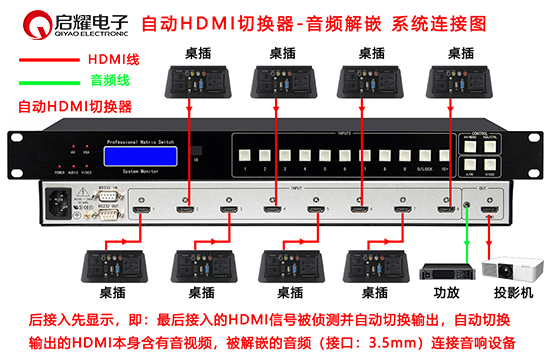

HDMI自動切換系統連接圖
