監控系統中硬盤錄像機連接拼接屏所需要的設備

1.信號源設備：監控系統中的信號源設備主要是指攝像機，當然攝像機有很多種，一般情況下有：槍機、半球型攝像機、一體化攝像機、紅外日夜兩用攝像機、高速球攝像機、網絡攝像機等，這些攝像機功能特點有很大的差異，需要根據現場情況和客戶需求來篩選。

2.必要的連接設備：首先是視頻分配器，一般是16進32出視頻分配器（16組1進2出視頻分配器），作用是：將攝像機的視頻信號分配成2組，1組給硬盤錄像機，1組給矩陣，其次是硬盤錄像機，這個設備在監控系統中最常用的，是保存視頻信息的，最后是終端顯示設備，一般是監視器，拼接屏，電視墻等。

3.矩陣：這是一個起到中樞作用的設備，是將視頻信號顯示和切換的設備，一般有純視頻矩陣（BNC接口），VGA矩陣，HDMI矩陣，DVI矩陣等等，此方案中我們選擇矩陣要根據硬盤錄像機的輸出接口和終端拼接屏的輸入接口來參考，最好是硬盤錄像機、拼接屏、矩陣這三種設備的連接接口統一。

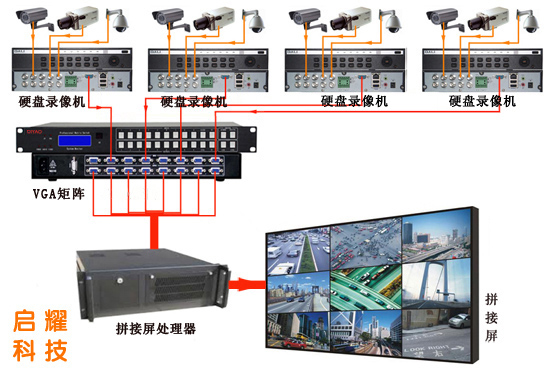

方案系統連接圖

監控系統中硬盤錄像機連接拼接屏的方案

1.信號線路的連接方案：將攝像機的信號接入視頻分配器（如果沒有監控矩陣的話，可以直接將攝像機信號接入硬盤錄像機）；硬盤錄像機輸出接口接矩陣，硬盤錄像機的輸出接口一般有VGA接口、HDMI接口等；將矩陣的輸出接口接拼接屏處理器；拼接屏處理器的輸出接口接拼接屏的每塊小屏幕。

2.需要將矩陣的協議寫入拼接屏處理器，這樣拼接屏處理器既可以控制拼接屏又可以控制矩陣，極為方便。啟耀科技的矩陣控制協議可以在下面鏈接中下載：http://www.zb-car.com/software.asp。

3.方案的優缺點：優點：可以實現監控畫面的拼接屏顯示，運用拼接屏的圖像融合功能顯示畫面，缺點：從硬盤錄像機輸出的視頻圖像都是有畫面分割功能的，一般是16個小畫面組合成的一個視頻畫面，無法用矩陣或拼接屏直接放大16個視頻小畫面中的任意1個。
