監控系統中常見設備及作用

在監控系統中，我們要使用很多的設備，在此，我們只講述一些通用的設備。

1.攝像機：這個是信號源，是視頻圖像的來源，攝像機也分很多種，比如：高速球、紅外槍機等；一般來說攝像機后面接視頻分配器（網絡高清攝像機需要接解碼器后才能接視頻分配器）。

2. 視頻分配器：是將攝像機出來的視頻信號進行分配的，一般是每路攝像機分配為2路相同的視頻信號，將視頻信號進行分配的目的是1路信號給監控矩陣，另一路給硬盤錄像機，視頻分配器的輸入端接攝像機，輸出端接硬盤錄像機和監控矩陣。

3.硬盤錄像機：將視頻信息進行錄制的，以備隨時的調取視頻資料，硬盤錄像機的輸入端接分配器的輸出端，硬盤錄像機的輸出端一般接顯示器。

4.監控矩陣：這個設備是監控系統中核心設備，是將攝像機過來經過分配器后的視頻信號傳輸至終端顯示設備上的，監控矩陣的輸入端接分配器的輸出端，監控矩陣的輸出端接終端顯示設備，此外監控矩陣的附帶品是控制鍵盤，是用來控制視頻切換的設備，與監控矩陣直接相連即可。

5.終端顯示：是將視頻信息展示的設備，終端顯示設備一般有顯示器、電視墻、LED顯示屏、拼接屏、監視器等，終端顯示設備的輸入端接監控矩陣的輸出端，終端顯示設備沒有輸出端的。

監控系統中常見的連接方案

1.連接方式的文字描述：攝像機的輸出端接視頻分配器的輸入端，視頻分配器的輸出端分成2個部分，第一部分接硬盤錄像機，第二部分（視頻信號與第一部分完全相同）接監控矩陣的輸入端，監控矩陣的輸出端接終端顯示設備，此外監控矩陣和控制鍵盤用網線連接。

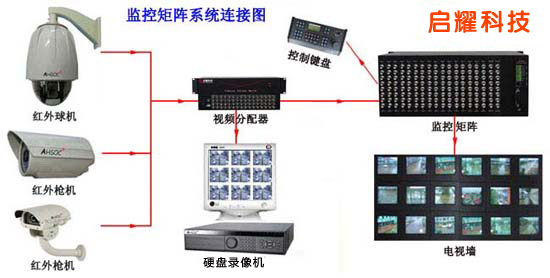

2.監控系統連接的圖片展示：

監控系統連接圖
