現在的培訓教學已經非常先進，教室里的顯示器，計算機，投影儀等設備都是使用VGA接口傳輸視頻信號，對于這種視頻互動教學可能會運用到的VGA分配器，VGA切換器，VGA矩陣等設備，下面我們將視頻教學分成3種情況來詳細講解設備的使用及效果的實現。

1. VGA視頻信號分配

【達到的效果】：教師講桌上有一臺計算機（或者筆記本電腦），這臺電腦是視頻信號源，要求每個學生的課桌上的顯示器可以顯示和教師電腦一樣的視頻圖像。

【使用的設備】：VGA分配器，如：1進8出VGA分配器、1進16出VGA分配器、1進24出VGA分配器、1進32出VGA分配器等，詳細的VGA分配器產品參考：http://www.zb-car.com/fenpeiqi/vga.asp

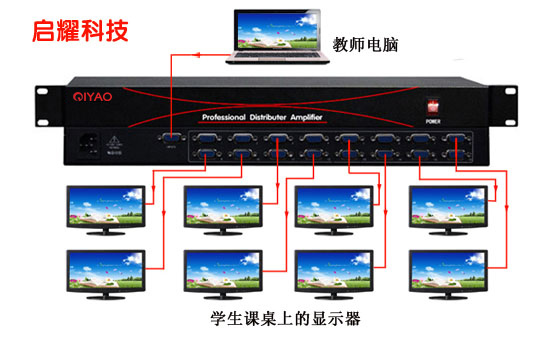

教室VGA分配器系統連接圖

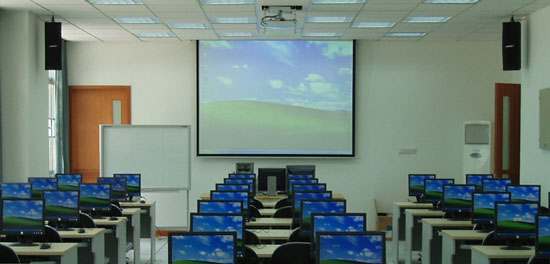

教室VGA分配器使用案例

2. VGA視頻信號切換

【達到的效果】：教師和學生都有獨立的電腦，當教師講課時將教師的電腦視頻圖像切換到投影儀上，當某學生有疑問的時候可以將該學生的電腦視頻圖像切換到投影儀上，教師能夠通過大屏幕來講解該學生的疑問。

【使用的設備】：VGA切換器，如：8進1出VGA切換器、16進1出VGA切換器、24進1出VGA切換器、32進1出VGA切換器等，詳細的VGA切換器產品參考：http://www.zb-car.com/qiehuanqi/vga.asp

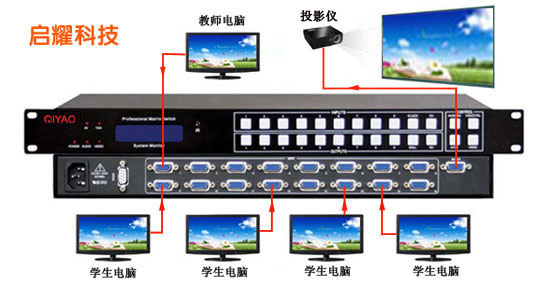

教室VGA切換器系統連接圖

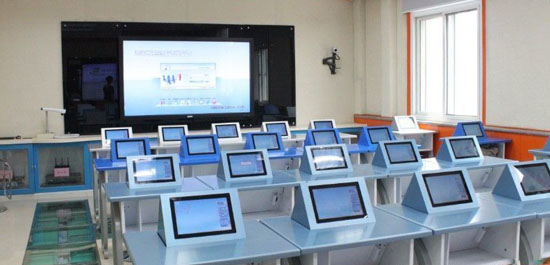

教室VGA切換器使用案例

3. VGA視頻信號的矩陣切換

【達到的效果】：教師和學生都有獨立的電腦，教師電腦視頻圖像和學生電腦視頻圖像都可以被任意切換到其他學生的顯示器或投影儀。

(1)當教師講課時，教師的電腦視頻圖像可以切換給所有學生的顯示器上，使得學生的顯示器所顯示的視頻圖像和教師電腦顯示器所顯示的完全一樣。

(2)當講課結束后學生開始自己練習時，可以將學生電腦的視頻圖像切換給本課桌上對應的顯示器上。

(3)如果某一位學生在自己練習的時候有疑問，可以將該學生的電腦視頻信號切換給其他所有學生的顯示器以及教師的顯示器和投影儀上，這樣所有的學生都能夠清晰的看到該學生電腦的視頻圖像，共同聽教師講解。

【使用的設備】：VGA矩陣，如：8進8出VGA矩陣、16進16出VGA矩陣、24進24出VGA矩陣、32進32出VGA矩陣等，詳細的VGA矩陣產品參考：http://www.zb-car.com/juzhen/vga.asp

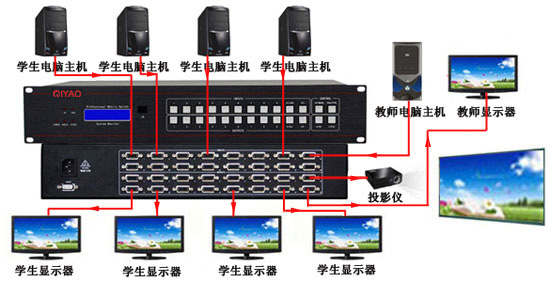

教室VGA矩陣系統連接圖

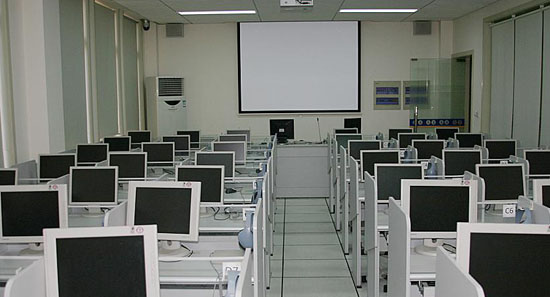

教室VGA矩陣使用案例
