綜述

混合矩陣：多類型接口多路輸入，多類型接口多路輸出，具體的說：輸入和輸出可以包含DVI、HDMI、SDI、VGA、RGB、AV等接口?；旌暇仃囀遣蹇ㄊ降?，每塊板卡一般有4個完全相同的接口，輸入和輸出都是如此，混合矩陣是輸入板卡、輸出板卡、機箱這三個部分組成。

一、如何選擇混合矩陣

（一）信號源：一般在工程現場有很多類型的信號源，電腦，DVD，攝像機、機頂盒、硬盤錄像機等，這些信號源有多種類型的接口，我們需要統計不同信號源接口的類型及數量，比如：HDMI接口有多少，VGA接口有多少，DVI接口有多少等等，此外部分信號源有多種接口，比如臺式電腦可能有HDMI、VGA、DVI這3種接口，我們要根據需求選擇接口類型：選擇數字高清的有DVI和HDMI，選擇模擬的有VGA接口。

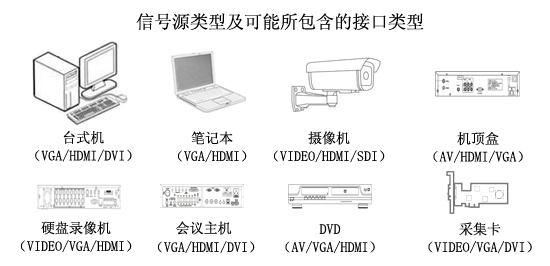

信號源類型及可能包含的接口類型

（二）顯示設備：工程項目中顯示設備也有很多種，顯示器，拼接屏，投影儀，監視器等，這些顯示設備可能有多種接口，我們也同樣需要統計顯示設備的接口類型及數量，比如：HDMI接口有多少，VGA接口有多少，DVI接口有多少等等，同樣部分顯示設備有多種接口，比如拼接屏可能有HDMI、DVI、VGA這3種接口，我們同樣需要根據需求選擇接口類型：選擇數字高清的有DVI和HDMI，選擇模擬的有VGA接口。

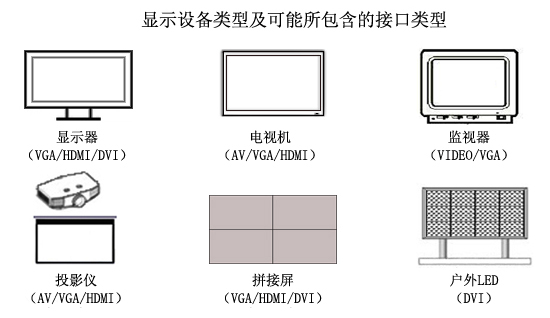

顯示設備類型及可能包含的接口類型

二、混合矩陣價格

混合矩陣的價格是根據機箱大小、接口類型、接口數量這三個方面來計算的，因此我們需要這三個方面的資料才能計算出價格，詢價的時候我們需要知道：輸入是什么接口？各自多少路？輸出是什么接口？各自多少路？

（一）啟耀科技的混合矩陣的機箱分為四種：

8×8混合矩陣，最大支持：2塊輸入板塊（每張板塊4路接口），2塊輸出板卡（每張板塊4路接口）

16×16混合矩陣，最大支持：4塊輸入板塊（每張板塊4路接口），4塊輸出板卡（每張板塊4路接口）

36×36混合矩陣，最大支持：9塊輸入板塊（每張板塊4路接口），9塊輸出板卡（每張板塊4路接口）

72×72混合矩陣，最大支持：18塊輸入板塊（每張板塊4路接口），18塊輸出板卡（每張板塊4路接口）

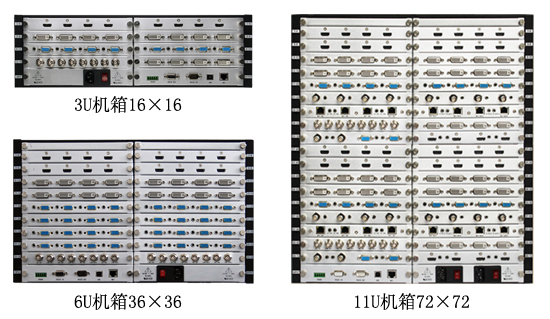

混合矩陣機箱

（二）啟耀科技的混合矩陣的板卡類型：

啟耀科技的板卡類型有：VGA、HDMI、DVI、AV、RGB、SDI等，每張板卡上有四個完全相同的接口。

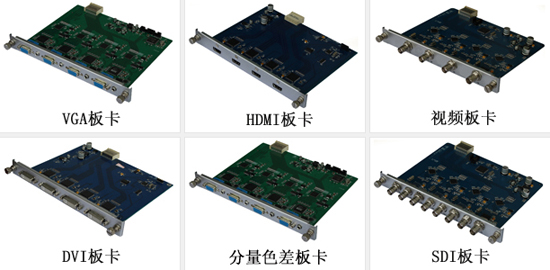

混合矩陣板卡

三、系統連接圖

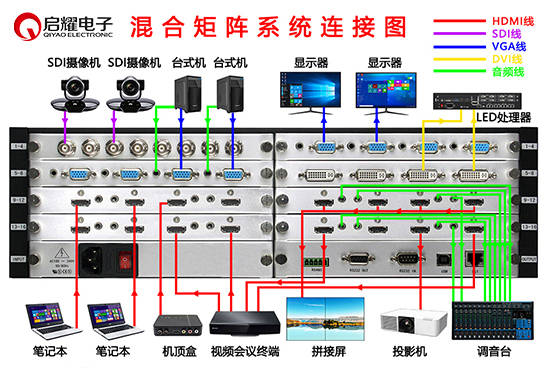

混合矩陣系統連接圖
