在系統工程中，我們常常面對不同的信號源和顯示設備，信號源有多種不同的接口：BNC、VGA、RGB、HDMI、DVI、SDI等，顯示設備也有多種不同的接口：VGA、RGB、HDMI、DVI等，這個時候我們一般有2種操作方式，第一種是用轉換器，將信號轉換成統一的格式，然后用矩陣，這樣做會導致設備數量增加很多，整個系統的故障率也會因此增加，最重要的弊端是，信號經過轉換器后效果相對較差，導致整個系統的效果大大折扣；第二種方式是使用混合矩陣，這樣就可以避免用轉換器后的各種弊端，且管理方面簡單方便。

一、確定接口類型

1. 輸入：我們需要確定輸入混合矩陣的接口類型，也就是查看信號源的接口類型，如果信號源有多種接口的話，盡量選擇HDMI、DVI、SDI這些高清數字接口，這樣圖像質量更好。

2. 輸出：我們需要確定混合矩陣輸出的接口類型，也就是查看顯示設備接口類型，如果顯示設備有多種接口的話，盡量選擇HDMI、DVI高清數字接口，這樣圖像質量更好。

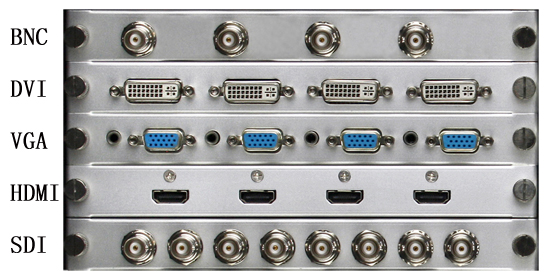

混合矩陣接口類型

二、確定接口類型及數量

1. 輸入：確定輸入混合矩陣的接口類型后，再統計每種類型接口的數量。

2. 輸出：確定輸出混合矩陣的接口類型后，再統計每種類型接口的數量。

三、與啟耀混合矩陣匹配

1. 輸入：啟耀的混合矩陣的輸入接口類型有：BNC、VGA、RGB、HDMI、DVI、SDI等，非常齊全。

2. 輸出：啟耀的混合矩陣的輸出接口類型有：VGA、RGB、HDMI、DVI等，一般顯示設備的接口都具備。

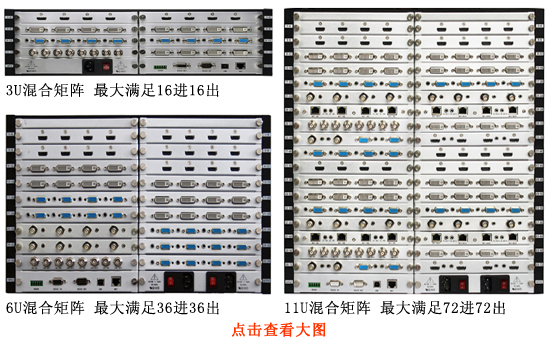

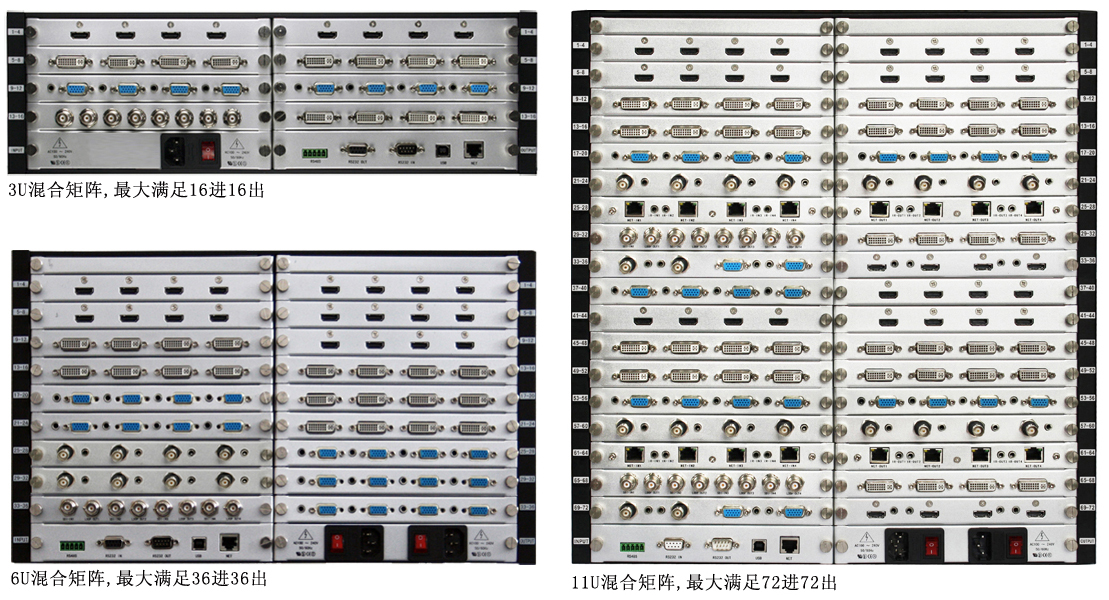

3. 大小：啟耀的混合矩陣大小有4種類型，8×8、16×16、36×36、72×72，啟耀混合矩陣每張插卡是4路。

* 8×8混合矩陣，最大支持：2塊輸入板塊（每張板塊4路接口），2塊輸出板卡（每張板塊4路接口）

* 16×16混合矩陣，最大支持：4塊輸入板塊（每張板塊4路接口），4塊輸出板卡（每張板塊4路接口）

* 36×36混合矩陣，最大支持：9塊輸入板塊（每張板塊4路接口），9塊輸出板卡（每張板塊4路接口）

* 72×72混合矩陣，最大支持：18塊輸入板塊（每張板塊4路接口），18塊輸出板卡（每張板塊4路接口）

詳細的混合矩陣參數參考：http://www.zb-car.com/juzhen/hunhe.asp
