綜述

在項目中經常遇到需要高清HDMI音視頻同步的情況，比如學校教室電視機、職工食堂電視機、樓道企業宣傳電視機等等，這些電視機都是距離比較遠，也比較分散，那么根據不同的距離，有不同的方案。

一、電視機和信號源之間距離稍短的方案

筆記本作為信號源，電視機都在布線距離不超過70米的位置，那么可以用下圖的方案解決，此種方案特點：無壓縮延長器，圖像清晰，支持4K×2K分辨率。

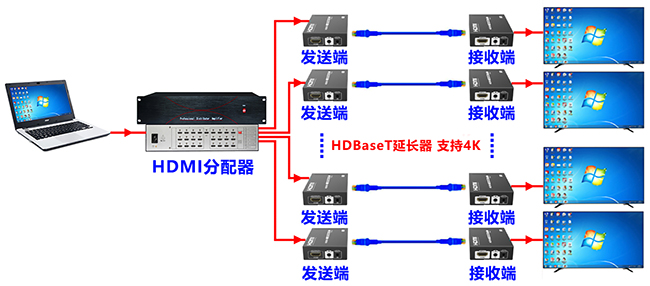

分配器+無壓縮網線延長器同步系統連接圖

筆記本作為信號源，電視機都在布線距離不超過120米的位置，那么可以用下圖的方案解決，此種方案特點：成本較低，傳輸無延遲，支持最高分辨率為1920×1080P。

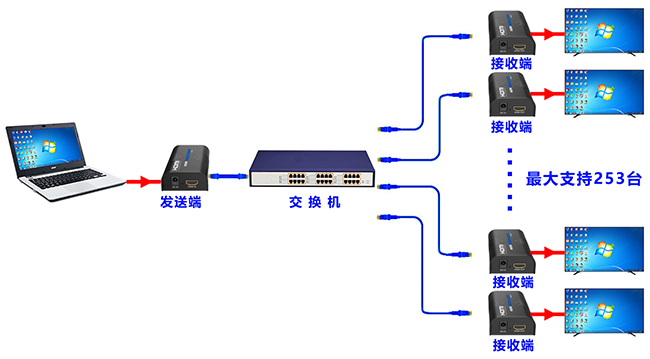

網線延長器同步系統連接圖

二、電視機和信號源之間距離比較長的方案

筆記本作為信號源，電視機都在布線距離超過120米的位置，這個時候就需要使用光纖來延長HDMI的傳輸距離了，如下圖的方案解決，此種方案特點：成本較低，圖像清晰，支持最高分辨率為1920×1080P。

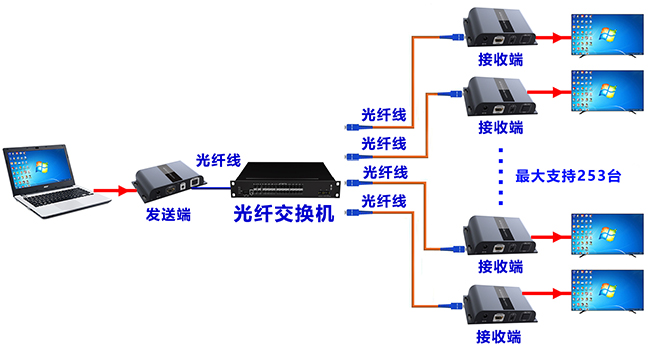

光纖延長器同步系統連接圖

筆記本作為信號源，電視機都在布線距離超過120米的位置，電視機又比較多的情況下，如下圖的方案解決，此種方案特點：適用于電視機較多的情況，圖像清晰，支持最高分辨率為1920×1080P。

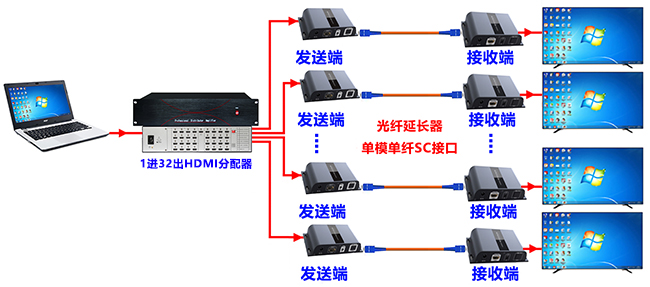

分配器+光纖延長器同步系統連接圖
