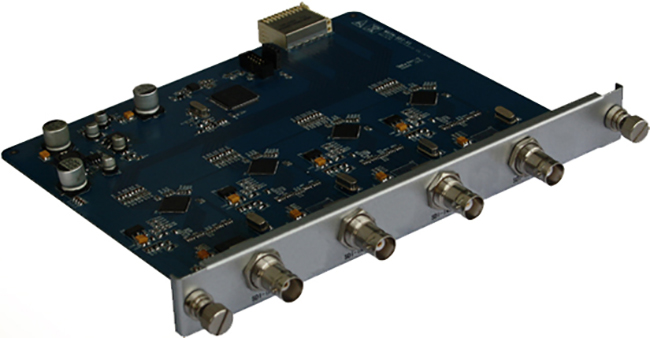

視頻板卡
采用高性能專業視頻處理芯片，實現信號分配或交叉切換等功能。輸出自帶緩沖設計，增強了現場抗干擾、防靜電、防雷擊等安全措施，使圖像輸出更加穩定清晰；設備自帶信號延長，長距離傳輸失真補償技術，保證信號長距離傳輸高保真輸出；支持高清電視（HDTV）信號。
視頻板卡
視頻板卡 功能
獨立的視頻切換輸出，模塊化結構設計，支持插拔模塊，安裝簡單，即插即用；支持信號時序重整；啟耀電子的混合矩陣有RS-232串行控制端口，可以完全兼容市場上的各種類型的拼接屏，如：三星、LG、松下、夏普、海爾、Barco、彩訊、飛利浦等，也完全可以兼容國內外各種智能中控，如：快思聰、快捷、AMX等。
視頻板卡 參數
視頻帶寬：150MH（-3Db）滿載
亮色度干擾（多通道對一通道串擾和）：-50dB@10MHz，-40dB@100MHz
微分相位（I/0S）：0.05o（RL=150Ω）<1.28度，3.58MHz
微分相位誤差：0.1度，3.58-4.43MHz
微分增益（誤差）：0.05%（RL=150Ω）0.1%，3.58-4.43MHz
最大傳播延時：5Ns（±1nS）；切換速度：≤180ns
信號制式：NTSC3.58，NTSC4.43，PAL，SECAM；
視頻輸入板卡
信號類型：4×CVBS（復合視頻）
信號標準：支持PAL，NTSC輸入
音頻輸入：采樣率48kHz2通道PCM
倍頻功能：支持自動倍頻，去隔行等功能
監控功能：支持輸入信號監控功能，當無信號輸入時報警
輸入電平：0.5V～2.0Vp-p
回波損耗：-30dB@5MHz
阻抗：75Ω
連接器：BNC
視頻輸出板卡
信號類型：4×CVBS（復合視頻）
信號標準：NTSC_M，PAL_BG，PAL_M，PAL_N
輸出電平：0.7Vp-p
回波損耗：-30dB@5MHz
阻抗：75Ω
連接器：BNC
最大直流偏置誤差：15mV
輸入電壓：AC100～240V；50/60Hz
板卡尺寸：180×150×23mm（長×寬×高）約0.3Kg
