SDI板卡 簡介
采用高性能數字處理芯片，實現信號分配或交叉切換等功能，均衡自適應補償和信號長距離傳輸失真補償技術將信號傳輸達200米，具體視線纜的質量而定）；3G-SDI輸入板卡具有高達1.485Gbps的帶寬，支持全高清信號，支持下行HD，SD等信號格式。

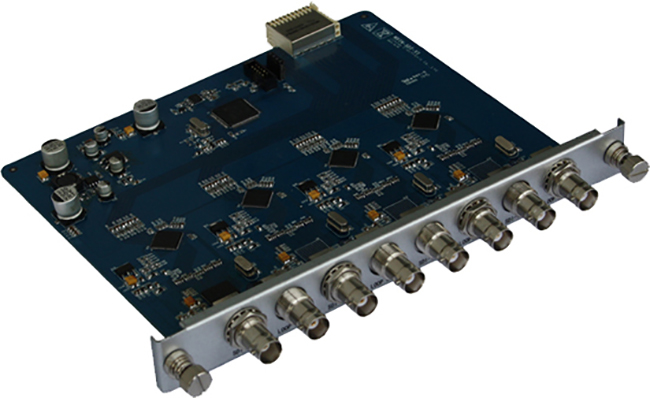

SDI板卡
SDI板卡 功能
獨立的視頻切換輸出，模塊化結構設計，支持插拔模塊，安裝簡單，即插即用；支持信號時序重整；完美顯示1920×1080P高清圖像，啟耀電子的混合矩陣有RS-232串行控制端口，可以完全兼容市場上的各種類型的拼接屏，如：三星、LG、松下、夏普、海爾、Barco、彩訊、飛利浦等，也完全可以兼容國內外各種智能中控，如：快思聰、快捷、AMX等。
SDI板卡 參數
帶寬：自適應SD/HD/3G SDI標準 （143Mb/s～2.97Gb/s)
最大傳播延時5ns（±1)
交換核心速率：143Mb/s～2.97Gb/s
切換速度≤180ns
SDI輸入板卡
信號類型：4×3G-SDI信號（4路SDI監視輸出）
信號標準：3G/HD/SD-SDI（自動選擇）；480i，576i；
（SD-SDI）720p 25/29.9450/59.94/60;1080i 50/59.94/60; 23.98/24/25/29.9/30；
（HD-SDI）1080p 50/59.94/60
（3G-SDI）；兼容SMPTE 292M, SMPTE 424M and SMPTE 259M
線纜長度：自動線纜均衡，典型的1964A類型線纜均衡長度如下
140米at2.97Gb/s（1920x1080P 60Hz）
200米at1.485Gb/s（1920x720P 60Hz）
400米at270Mb/s（720x576P 60Hz）
監視SDI輸出：帶Reclock環路輸出，廣電級規格
監控功能：支持輸入信號監控功能，當無信號輸入時自動報警提示
接口：BNC 接口
阻抗：75Ω
SDI輸出板卡
信號類型：8×3G-SDI信號；SMPTE 292M, SMPTE 424M and SMPTE 259M
輸入線纜長度：自動線纜均衡，典型的1964A類型線纜均衡長度如
（140米 at 2.97Gb/s；200米 at 1.485Gb/s；400米 at 270Mb/s）
接口：BNC接口
阻抗：75Ω
輸入電壓：AC100～240V；50/60Hz
板卡尺寸：180×150×23mm（長×寬×高）約0.3Kg
