HDMI板卡 簡介
采用高性能數字處理芯片，實現信號分配或交叉切換等功能，輸入信號傳輸達30米（具體視現場環境及線纜的質量而定）；HDMI輸入板卡有高達1.65Gbps的帶寬，可支持480p，720p，1080i，1080p和1920x1200等分辨率；兼容HDCP1.3、HDCP1.3；支持HDCP；支持CEC；支持36位真彩；還可以完全支持藍光DVD24/50/60fs/HD-DVD/xvYCC；支持多通道同時切換，地址設置等功能；支持多級級聯，全貼片SMD工藝，特有ESD靜電保護功能；安裝簡單，即插即用。

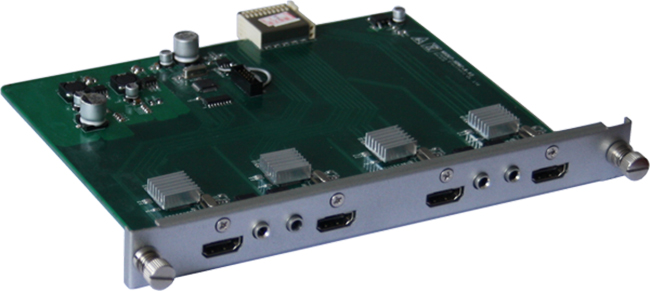

HDMI板卡
HDMI板卡 功能
獨立的視頻切換輸出，模塊化結構設計，支持插拔模塊，安裝簡單，即插即用；支持信號時序重整，完美顯示1920×1080P高清圖像；啟耀電子的混合矩陣有RS-232串行控制端口，可以完全兼容市場上的各種類型的拼接屏，如：三星、LG、松下、夏普、海爾、Barco、彩訊、飛利浦等，也完全可以兼容國內外各種智能中控，如：快思聰、快捷、AMX等。
HDMI板卡 參數
帶寬：1.65GHz（-3Db）滿載；數據傳輸率：2.25GBits
最大支持分辨率：Normal-PC：1600x1200@60_24bit
最大支持分辨率：HDPC：1920x1200P@60_24bit
最大支持分辨率：HDTV：1920x1080P@60_36bit
協議：完全兼容HDMI1.3b輸入規格,并向下兼容DVI-D等,支持HDCP
最大傳輸延時：5nS（±1nS）；切換速度：150ns
信號類型：HDMI1.3規范中的HDMI-A全數字T.M.D.S.信號
微分相位：0.05o（RL=150Ω）；微分增益：0.05%（RL=150Ω）
HDMI輸入板卡
信號類型：4×HDMI高清信號
接口：Type-A型HDMI鎖扣母頭
分辨率：支持1920x120060Hz,1080P
線纜長度：支持輸入線纜均衡技術,最長可達45米的輸入線纜長度
EDID管理：支持拷貝輸入端口EDID
HDCP加密：支持
監控功能：支持輸入信號監控功能，當無信號輸入時自動報警提示
最小電平：0.5Vp-p；最大電平：1.0Vp-p
差分阻抗：100Ω；回波損耗：-30Db@5MHz
最大直流偏置誤差：15mV；
HDMI輸出板卡
信號類型：4×HDMI高清信號
接口：Type-A型HDMI鎖扣母頭
視頻帶寬：支持1920x120060Hz,1080P
EDID管理：支持讀取顯示設備端口EDID
HDCP加密：支持
最出電平：0.7Vp-p
差分阻抗：100Ω
回波損耗：-30Db@5MHz
最大直流偏置誤差：15mV
輸入電壓：AC100～240V；50/60Hz
板卡尺寸：180×150×23mm（長×寬×高）約0.3Kg
