4進4出混合矩陣 簡介

4進4出混合矩陣實現了多種信號格式輸入輸出，輸入可支持VGA、HDMI、DVI（配轉接頭）、CVBS（配轉接頭）多種信號輸入，輸入支持音頻加嵌和音頻解嵌；輸出可支持VGA、HDMI、DVI（加轉接頭）3種信號無縫輸出，輸出支持音頻解嵌；輸入最大分辨率支持4K*2K/30Hz，輸出支持1920*1080P；混合矩陣采用高性能數字處理芯片，傳輸速度高達10.2Gbps，向下兼容480p、720p、1080p等分辨率；HDCP 1.4；支持藍光；支持多通道同時切換；全貼片SMD工藝，特有ESD靜電保護功能；安裝簡單，即插即用。

4進4出混合矩陣【型號：QY-A0404HGF2】

4進4出混合矩陣 功能

支持三種控制切換方式：軟件（RS-232串口）切換、遙控器切換、機箱面板按鈕切換；輸入支持4K×2K，HDMI1.4版本，HDMI1.3版本，兼容HDCP1.4；輸出支持1920*1080P；支持EDID管理，支持無縫切換，支持藍光DVD24/50/60fs/HD-DVD/xvYCC；支持CEC；支持36位真彩；4進4出混合矩陣帶有斷電現場切換記憶保護；特有ESD靜電保護功能；設備采用液晶顯示屏，可以顯示矩陣各通道的當前切換狀態；支持預案管理功能，可以保存20個預案場景，能實現軟件中一鍵調用預案場景的效果；支持?jǐn)嚯姮F(xiàn)場切換記憶保護功能；特有ESD靜電保護和防雷保護電路；4進4出混合矩陣完全兼容市場上的各種類型的拼接屏，如：三星、LG、松下、夏普、海爾、Barco、彩訊等，4進4出混合矩陣完全兼容國內外各種智能中控，如：快思聰、快捷、AMX等。

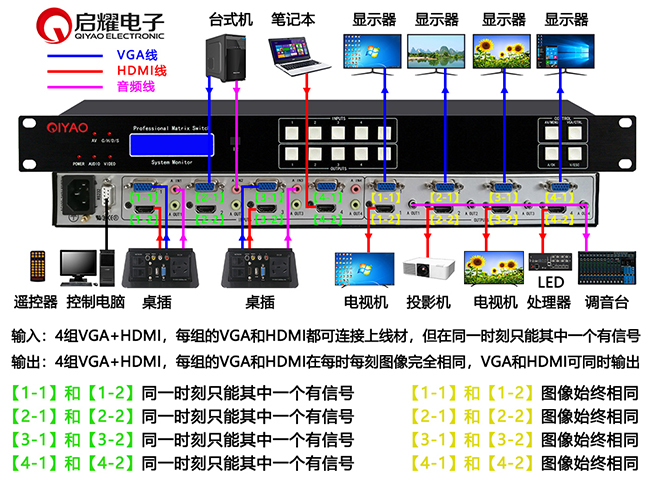

4進4出固定機箱混合矩陣系統連接圖

4進4出混合矩陣 參數

信號輸入

信號輸出

同步信號
