28進12出HDMI矩陣

28進12出HDMI矩陣簡介

HDMI矩陣是專門為計算機高分辨率HDMI數字圖像音頻信號的傳輸切換而設計的高性能寬帶智能矩陣開關設備，可將多路輸入信號任意選擇一路或多路分別輸出給一路或多路顯示設備。HDMI電腦數字信號矩陣切換器具有高達1.65Gbps的帶寬，支持480p，720p，1080i，1080p和1920x1200分辨率，可在此信號模式下使信號傳輸衰減降至最低，保證圖像信號能高保真地輸出。

28進12出HDMI矩陣采用插卡式機箱，最大可支持?jǐn)U容到36進36出，支持輸入輸出通道的任意切換，適用于小型系統的計算機視頻的傳輸應用，應用商場﹑教學等場合。

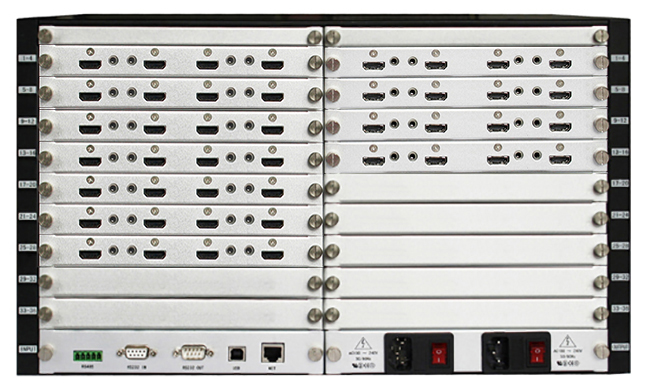

28進12出HDMI矩陣【型號：QY-C2812HD】

28進12出HDMI矩陣功能

支持三種控制切換方式：軟件（RS-232串口）切換、遙控器切換、機箱面板按鈕切換；可以支持的音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；可以完全支持藍光DVD24/50/60fs/HD-DVD/xvYCC；支持CEC,支持36位真彩；支持信號時序重整，能夠完美顯示1920×1080P圖像；支持信號時序重整；28進12出HDMI矩陣帶有斷電現場切換記憶保護；特有ESD靜電保護功能；采用液晶顯示屏，可顯示設備各通道的切換狀態；HDMI矩陣支持預案管理功能，可以保存32個預案場景，實現軟件中一鍵調用預案場景的效果；28進12出HDMI矩陣可以完全兼容市場上的各種類型的拼接屏，如：三星、LG、松下、夏普、海爾、Barco、彩訊、飛利浦等，也完全可以兼容國內外各種智能中控，如：快思聰、快捷、AMX等。

HDMI矩陣系統連接圖

28進12出HDMI矩陣參數

帶寬：1.65GHz（-3Db）滿載；切換速度：150ns(最長時間)

信號類型：HDMI1.3版本，兼容HDCP1.3，兼容DVI1.0協議

最大支持分辨：PC：1600x1200@60，HDPC：1920x1200P@60，HDTV：1920x1080P@60

微分相位：0.05o(RL=150Ω)；微分增益：0.05%(RL=150Ω)；數據傳輸率：2.25GBits

信號輸入

信號類型：HDTV高清信號；接口：Type-A型HDMI鎖扣母頭

最小電平：0.5Vp-p；最大電平：1.0Vp-p；差分阻抗：100Ω；回波損耗：-30db@5MHz

信號輸出

信號類型：HDTV高清信號；接口：HDMI接口A型19針母頭

輸出電平：0.7Vp-p；差分阻抗：100Ω；回波損耗：-30db@5MHz；直流補償：最大5mV

同步信號

串接接口：RS232，9孔D-Sub型連接器，端口2，3，5分別直通

串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控

功耗：30～150W（視具體型號確定功耗）；溫度：-10℃～60℃

輸入電壓：AC100～240V；50/60Hz

6U機箱尺寸：480×250×264mm(長×寬×高）約20.0Kg

隨機配件：RS-232線、遙控器1個、控制軟件光盤、說明書、保修卡、合格證

備注：?jiǎn)⒁萍嫉牟蹇ㄊ紿DMI矩陣，輸入路數可以是：4、8、12、16、20、24、28、32、36、40、48、56、64、72路，輸出路數可以是：4、8、12、16、20、24、28、32、36、40、48、56、64、72路，啟耀科技插卡式HDMI矩陣可按以上輸入和輸出路數進行隨意配置。HDMI矩陣部分產品圖片及參數參考：http://www.zb-car.com/juzhen/hdmi.asp
