網絡監控矩陣 簡介

數字矩陣采用最新的安防專用編解碼芯片，專為H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，采用模塊化設計，可以在大型、超大型數字安防監控系統中實現解碼、編碼、拼接、分割、畫中畫、漫游等功能，為工程項目最大程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案；設備采用全鋁標準機箱，結構上大氣美觀可靠，散熱性結構化好。

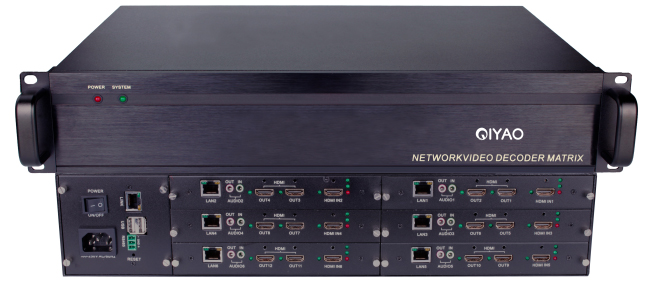

12屏幕網絡監控矩陣【型號：QY-NV12】

單張模塊 簡介

解碼：支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解碼；支持4路4K/16路1080P/32路32路720P/64路D1視頻解碼；支持4K、500W、300W、200W、130W等標準視頻解碼；支持PAL/NTSL等標準格式；支持標準ONVIF接入；支持RTSP直接視頻取流；支持視頻文件播放；支持回放主流NVR/DVR錄像回放。

輸出：支持2個HDMI2.0接口輸出；向下兼容HDMI1.3等版本。

編碼：支持HDMI信號接入；支持輸入信號H.264 Baseline/Main/High Profile Level5.1標準編碼；支持MJPEG/JPEG Baseline編碼；支持編碼1080P、720P等分辨率。

音頻：帶1路音頻輸入及1路1音頻輸出；支持16bit語音輸入輸出。

網絡：1個10/100/1000Mbps自適應網口，其中一個網口連接網絡實現信號輸入。

矩陣單張模塊

網絡監控矩陣 功能

拼接：實現多模塊輸出口的拼接，1U機型最大4屏拼接，2U機型最大12屏拼接，4U機型最大212屏拼接，8U機箱最大54屏拼接、12U最大82屏拼接、16U機箱最大110屏拼接?？啥鄼C(jī)級聯，由多臺機實現更多大型、超大型拼接； 可實現屏形非標準長寬比隨意拼接，操作界面虛擬現場擺放

分割：奇數接口（如輸出的第1，3，5，7，9……接口）可實現最大64分割，偶數接口（如輸出的第2，4，6，8，10……接口）可自定義非標準長寬比異形分割。

畫中畫漫游：可開窗，實現畫中畫、漫游功能，開窗口尺寸隨意設置。

模式：支持模式設置、模式自動或手動切換調用。

輪巡：支持視頻源按時間段、時間間隔的方式在單個或多個窗口上輪巡。

報警：支持RS485擴展接入報警設備，支持單機8092路報警輸入輸出管理；支持報警聯動；支持平臺聯動。

網絡監控矩陣系統連接圖

控制鍵盤

網絡監控矩陣 參數
